Nerūdijančio plieno suvirinti lygiašoniai pramoniniai trišakiai

Nerūdijančio plieno trišakiai

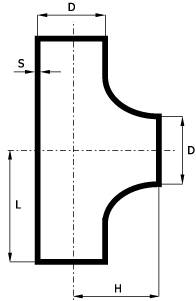

Nerūdijančio plieno suvirinti lygiašoniai pramoniniai trišakiai

Pagaminti pagal normą EN 10253 (DIN 2615)

Markės: 304L (1.4307), 321 (1.4541), 316L (1,4404)


Skermuo D, (mm)	Sienelės storis S, (mm)
	1,5	1,6	2,0	2,6	3,0	3,2	3,6	4,0	5,0
	Kraštinės L=H, (mm)
17,2		20
18	20
20			25
21,3		25	25	25
23	28
25			28
26,9		29	29	29
28	32
30			32
33,7			38	38		38	38
35	40		40
38			43
42,4			48	48			48
43	50
44			50
48,3			57	57	57
51			58
54			50
60,3			64	64	64
64			68
69			73
76,1				76	76
84			82
88,9			86	86	86
104			98
114,3				105	105
129			115
139,7				124	124			124	124
154			143
156			143		143
168,3				143	143		143	143
204			175
206					170
219,1					178			178	178
254			215
273					216			216
304			254
323,9					254			254
355,6					254

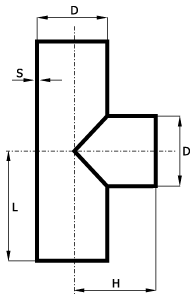

Trišakiai pramoniniai lygiašoniai suvirinti (gaminti iš vamdžių)

Pagaminti pagal normą ISO 5251 (ANSI B16.9) iš suvirintų vamzdžių DIN 17457. Siūlės tvirtumas V=1.0.

Markės: 304L (1.4307), 321 (1.4541), 316L (1,4404)


Skermuo D, (mm)	Sienelės storis S, (mm)
	2,0	3,0	4,0	5,0	6,0
	Kraštinės L=H, (mm)
254,0	216
256,0		216
273,0	216	216	216
304,0	254
306,0		254
323,9	254	254	254	254
355,6		279	279	279
406,4		305	305	305
457,0		343	343	343
508,0		381	381	381	381
609,6		432	432	432	432
711,2		521	521
812,8		597	597
914,4		673	673
1016,0		749	749

Nerūdijančio plieno suvirinti trumpi trišakiai (gaminti iš vamzdžių)

Pagaminti pagal normą ISO 5251 (ANSI B16,9) iš vamzdžių DIN 17457. Suvirinimo siūlės tvirtumas V=1,0.

Markės: 304L (1.4307), 321 (1.4541), 316L (1,4404)


Skermuo D, (mm)	Sienelės storis S, (mm)
	1,5	1,6	2,0	3,0	4,0
	Kraštinės L/H, (mm)
17,2		25,5/10
18,0	25,5/10
21,3		25,5/12	25,5/12
23,0	25,5/13
26,9		22,5/10	22,5/10
28,0	28,5/15
33,7			22,5/10
38,0	47,5/21
40,0	47,5/22
42,4
44,0
48,3
53,0	57/29
54,0
60,3
63,5	63,5/35
69/70
73,0	76/40
76,1
84,0
88,9
104,0
106,0
114,3
123,0	124/65
129,0			124/69
133,0					124/69
139,7			124/79
154,0			143/84
156,0				143/84
168,3			143/92
204,0			178/110
206,0				178/110
219,1			178/118
254,0			216/140
256,0				216/140

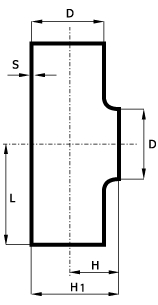

Nerūdijančio plieno maistiniai trišakiai

Markės: 304L (1.4307), 321 (1.4541), 316L (1,4404)


Sersmuo, D (mm)	Sienutės storis S, (mm)				Markės
	1,2	1,5	1,6	2,0
18		L=35mm H=10mm			AISI 304 (1.4301)
19		L=35mm H=11mm			AISI 316 (1.4401)
22		L=40mm H=12mm			AISI 321 (1.4541)
23		L=40mm H=13mm
25		R=40mm
23		R=40mm
25	L=55mm H1=27mm
28		L=50mm H=15,5mm
29		L=50mm H=16,5mm
34		L=55mm H=18,5mm
35		L=55mm H=19mm
38	L=70mm H1=40,5mm
40		L=60mm H=21,5mm
41		L=60mm H=22,5mm
51	L=82mm H1=54,5mm
52		L=70mm H=29,5mm
53		L=70mm H=29,5mm
63,5			L=105,0mm H1=67,0mm
70				L=80,0mm H=40,0mm
76,1				L=110,0mm H1=81,0mm
85				L=90,0mm H=45,5mm
101,6				L=150,0mm H1=107,0mm
104				L=100,0mm H=58,5mm
129				L=187,5mm H=71,5mm
154				L=225,0mm H=87,0mm
